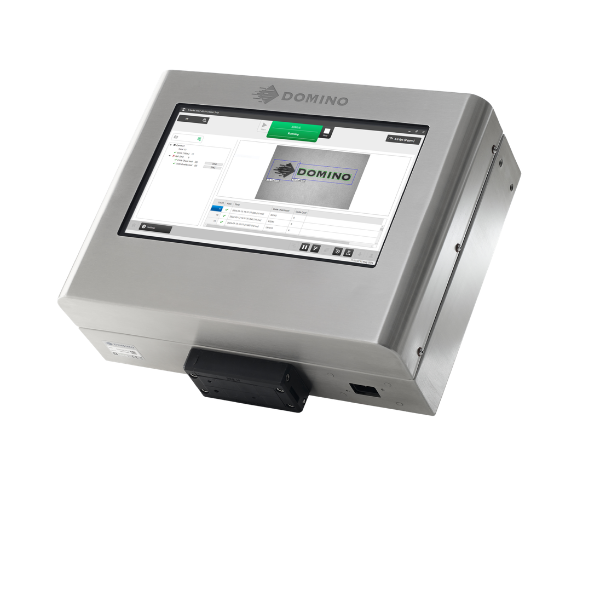

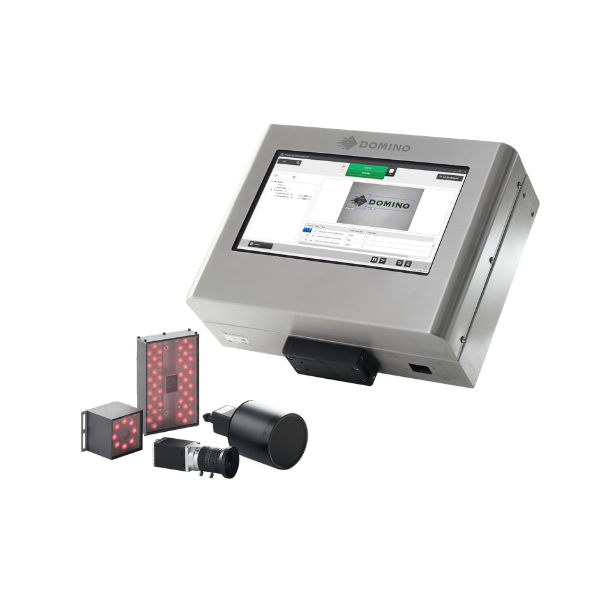

Domino R350

Kodning i høj kvalitet med R350

Domino R350 er udviklet til at identificere de mest almindelige printfejl og sikre, at maskinlæsbare koder altid er tydelige og let aflæselige. Løsningen bygger videre på funktionerne fra R150 og tilbyder samtidig en række avancerede egenskaber, der gør den ideel til produktionsmiljøer med høje krav til præcision og sporbarhed. R350 kan aflæse og genkende koder baseret på pixelmængde i op til tre individuelt definerede områder. Det betyder, at du nemt kan overvåge kodernes placering og kvalitet på flere punkter af produktet. Systemet opdager desuden automatisk, hvis et print er af dårlig kvalitet, hvilket sikrer hurtig reaktion og minimering af fejlproduktion. Du kan selv definere, hvor mange tegn der forventes printet, og R350 genkender derefter disse tegn ved at analysere antallet af pixels, der udgør hver enkelt karakter. Denne funktion sikrer ikke blot korrekt indhold, men også høj læsbarhed. Systemet validerer, om de maskinlæsbare koder opfylder kravene – og markerer, hvis en kode ikke kan aflæses korrekt. Med R350 får du en komplet løsning til præcis og pålidelig kodningskontrol, der effektivt reducerer risikoen for fejl og sikrer, at dine produkter lever op til både interne kvalitetsstandarder og eksterne regulativer.
Dokumenter
Kontakt os for at høre mere

De vigtigste fordele

ikon-integration

Aflæsning og genkendelse af koder ud fra antal pixels i op til 3 definerede områder.

ikon-tekniker

Avancerede egenskaber, der gør den ideel til produktionsmiljøer med høje krav til præcision og sporbarhed.

ikon-integration

Domino R350 er nem at installere, bruge og integrere i eksisterende produktionslinjer.

Inkjet printing i produktion

Sådan fungerer industriel kodning og mærkning.

Tekniske specifikationer

  • Systemspecifikationer
  • Printerspecifikationer
  • Printydelse
  • Tilvalg
  • Domino R350-cpq-1920IP
  • Domino R350-cpq-2448IP
  • Domino R350-cpq-GR2X
  • Domino R350-cpq-GR6
Printhoved
Ingen information tilgængelig.
Kabinet
Ingen information tilgængelig.
Blæk
Ingen information tilgængelig.
Connettivita
Ingen information tilgængelig.
Operativita
Ingen information tilgængelig.
Forbrugsvarer
Ingen information tilgængelig.
Vedligeholdelse
Ingen information tilgængelig.
Miljø
Ingen information tilgængelig.
Velocita ms*
Ingen information tilgængelig.
Størrelse
Ingen information tilgængelig.
Kodeformat
Ingen information tilgængelig.
Tilvalg
Ingen information tilgængelig.
Domino R350-cpq-1920IP
R350-serien
Kodeinspektionsværktøjer • Verifikation af kodens tilstedeværelse
• Verifikation af kodens placering
• Tegntælling
• MRC-kontrol (verifikation af kodelæsbarhed)
Hastighed Afhænger af anvendelsen
Input 1 x kameratrigger, 2 x programmerbare
Output 4 x programmerbare output
Porte Ethernet, Ethernet GigE, VGA, USB x 2
Strømkrav 110-240 V AC, 50-60 Hz – Output: 24 V DC
Dimensioner 120 mm x 124 mm x 47 mm
Brugergrænseflade VGA + USB
Tilvalg • Integreret printer- og visionssystemgrænseflade via ét enkelt kontrolpanel
• High-Speed-afvisningssporing: LInK
Kamera GE-1920IP
Opløsning 1920 x 1080
Maksimal billedhastighed 52 FPS
Synsfelt 106 mm x 66 mm @ 150 mm
Arbejdsafstand 150 mm
Belysning Ikke integreret / kræver ekstern lyskilde
Mindste 1D-stregkode 0,16 mm (nominel stregbredde)
Mindste 2D-stregkode 0,30 mm/celle (minimum modulstørrelse)
Minimum OCR-tegnhøjde 1,38 mm
Kameradimensioner 29 mm x 29 mm x 45 mm (ekskl. linser)
Beskyttelsesklassificering IP67
Domino R350-cpq-2448IP
R350-serien
Kodeinspektionsværktøjer • Verifikation af kodens tilstedeværelse
• Verifikation af kodens placering
• Tegntælling
• MRC-kontrol (verifikation af kodelæsbarhed)
Hastighed Afhænger af anvendelsen
Input 1 x kameratrigger, 2 x programmerbare
Output 4 x programmerbare output
Porte Ethernet, Ethernet GigE, VGA, USB x 2
Strømkrav 110-240 V AC, 50-60 Hz – Output: 24 V DC
Dimensioner 120 mm x 124 mm x 47 mm
Brugergrænseflade VGA + USB
Tilvalg • Integreret printer- og visionssystemgrænseflade via ét enkelt kontrolpanel
• High-Speed-afvisningssporing: LInK
Kamera GE-2448IP
Opløsning 2448 x 2048
Maksimal billedhastighed 24 FPS
Synsfelt 106 mm x 66 mm @ 150 mm
Arbejdsafstand 150 mm
Belysning Ikke integreret / kræver ekstern lyskilde
Minimum 1D-stregkodestørrelse 0,16 mm (nominel stregbredde)
Minimum 2D-stregkodestørrelse 0,30 mm/celle (mindste modulstørrelse)
Mindste OCR-tegnhøjde 1,38 mm
Kameradimensioner 29 mm x 29 mm x 45 mm (ekskl. linser)
Beskyttelsesklasse IP67
Domino R350-cpq-GR2X
R350-serien
Kodeinspektionsværktøjer • Verifikation af kodens tilstedeværelse
• Verifikation af kodens placering
• Tegntælling
• MRC-kontrol (verifikation af kodelæsbarhed)
Hastighed Afhænger af anvendelsen
Input 1 x kameratrigger, 2 x programmerbare
Output 4 x programmerbare output
Porte Ethernet, Ethernet GigE, VGA, USB x 2
Strømforsyning 110-240 AC. 50-60 Hz. – Output: 24V DC
Dimensioner 120 mm x 124 mm x 47 mm
Brugergrænseflade VGA + USB
Tilvalg • Integreret printer- og visionssystemgrænseflade via ét enkelt kontrolpanel
• High-Speed-afvisningssporing: LInK

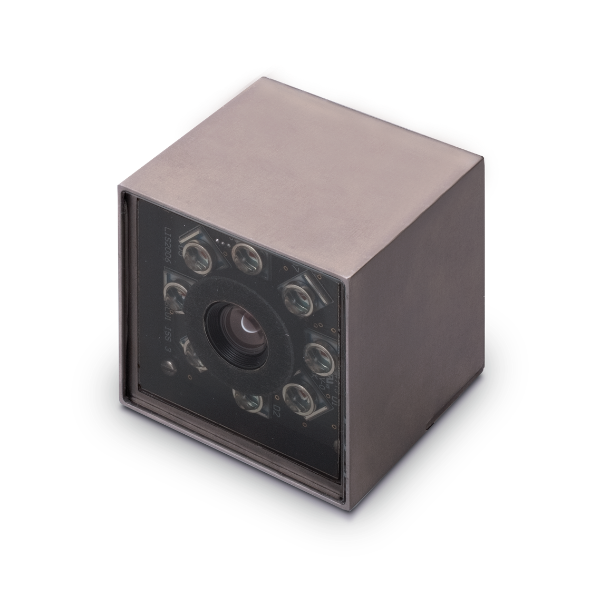

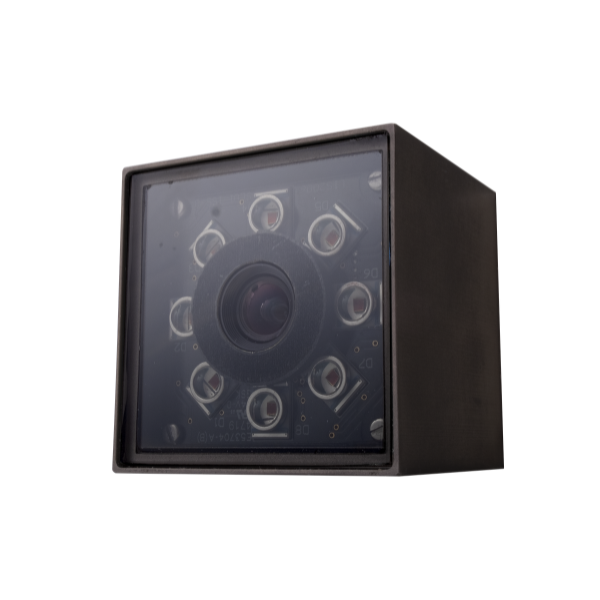

Kamera GR2X-PS-630P
Opløsning 1280 x 1024
Maksimal billedhastighed 50 FPS
Synsfelt 70 mm x 55 mm
Arbejdsafstand 50 mm
Belysning Integreret, valgbare muligheder:
• Rød LED 630 nm (polariseret)
• Hvid LED (polariseret)
Minimum 1D-stregkodestørrelse 0,16 mm (nominel stregbredde)
Minimum 2D-stregkodestørrelse 0,30 mm/celle (mindste modulstørrelse)
Mindste OCR-tegnhøjde 1,38 mm
Dimensioner 50 mm x 50 mm x 47 mm
Beskyttelsesklasse IP65 (certificering under vurdering)
Domino R350-cpq-GR6
R350-serien
Kodeinspektionsværktøjer • Verifikation af kodens tilstedeværelse
• Verifikation af kodens placering
• Tegntælling
• MRC-kontrol (verifikation af kodelæsbarhed)
Hastighed Afhænger af anvendelsen
Input 1 x kameratrigger, 2 x programmerbare
Output 4 x programmerbare output
Porte Ethernet, Ethernet GigE, VGA, USB x 2
Strømforsyning 110-240 AC. 50-60 Hz. – Output: 24V DC
Dimensioner 120 mm x 124 mm x 47 mm
Brugergrænseflade VGA + USB
Tilvalg • Integreret printer- og visionssystemgrænseflade via ét enkelt kontrolpanel
• High-Speed-afvisningssporing: LInK
Kamera GR6-PS-630P
Opløsning 1280 x 1024
Maksimal billedhastighed 50 FPS
Synsfelt 112 mm x 88 mm
Arbejdsafstand 76 mm
Belysning Integreret: 630 nm polariseret LED
Minimum 1D-stregkodestørrelse 0,3 mm (mindste stregbredde)
Minimum 2D-stregkodestørrelse 0,46 mm/celle (mindste modulstørrelse)
Mindste OCR-tegnhøjde 2,27 mm
Kameradimensioner 121 mm x 76 mm x 52 mm
Beskyttelsesklasse IP65 (certificering under vurdering)

Teknologier i praksis

Tilbehør

FAQ

Hvad bruges industrielle visionssystemer til?

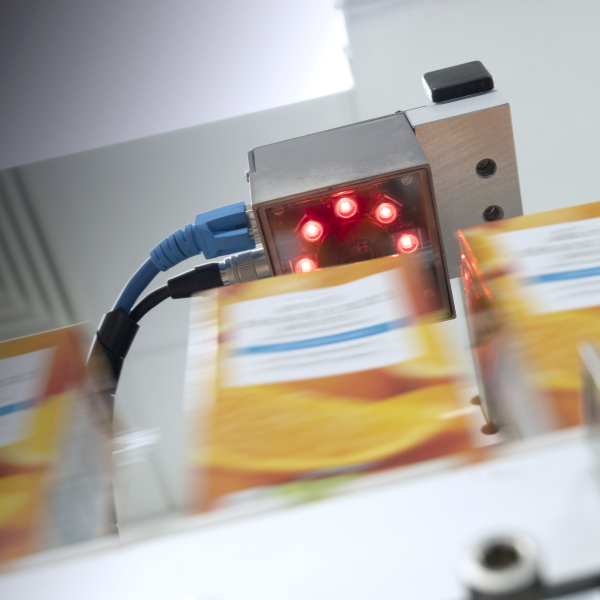

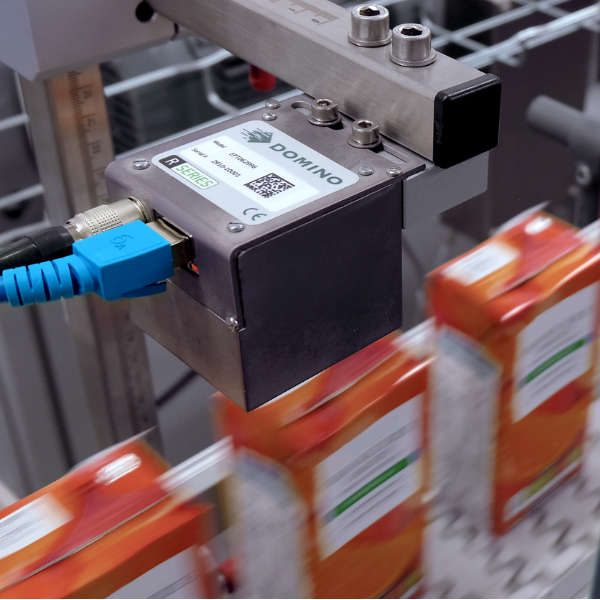

Visionssystemer kontrollerer automatisk tilstedeværelsen, placeringen, læsbarheden og rigtigheden af de koder, der printes på produkterne.

Hvilke fejl opdager visionssystemer?
De opdager manglende, ulæselige eller forkert placerede koder samt koder, hvis indhold ikke er i overensstemmelse med kravene, og forebygger dermed produktionsfejl.

Kan visionssystemer integreres i eksisterende linjer?
Ja, visionssystemer integreres nemt – også i automatiserede produktionslinjer med høj hastighed.

Hvorfor installere et visionssystem til kvalitetskontrol af kodningen?
Fordi det forebygger driftsstop, spild og tilbagekaldelser af partier på grund af forkerte eller ulæselige koder og sikrer overholdelse af lovgivning og detailhandlens retningslinjer. Visionssystemer anvendes især inden for fødevarer, drikkevarer, kosmetik og pharma, hvor kontrol af kodningen er afgørende.
