nimax CF118 kontrolsystem


Kontrolsystem til verifikation af integriteten af aluminiumsfilm

Hvorfor vælge nimax CF118 kontrolsystem?

icona raggiungimento obbiettivi

Brugervenlighed: Registrering af en defekt i filmen (manglende opacitet) aktiverer et elektrisk signal (relæ), hvilket gør det muligt at kassere den defekte sektion.

icona specifiche tecniche

Justerbare tærskler: Hulstørrelsen, der aktiverer systemet (interventionstærskel), kan indstilles via en tosegmentvælger og kontrolleres med kalibrerede mikrohuller.

icona come funziona

Kalibreringsværktøjer: Et sæt med tre skabeloner med kalibrerede huller på 0,035 mm, 0,050 mm og 0,100 mm fås efter anmodning. Disse er nyttige til periodisk verifikation af modtagerens kalibrering (interventionstærskel).

Tekniske oplysninger

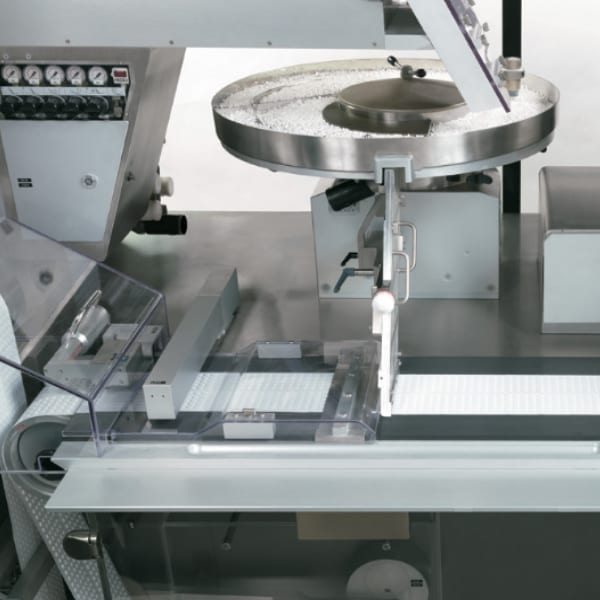

Enhedens opbygning

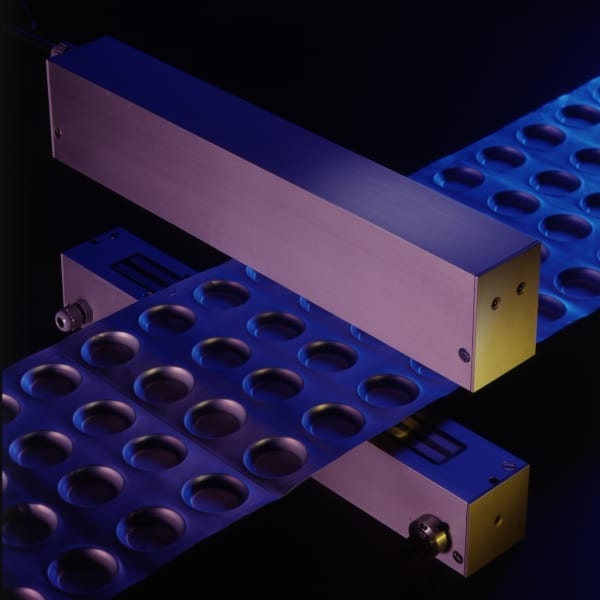

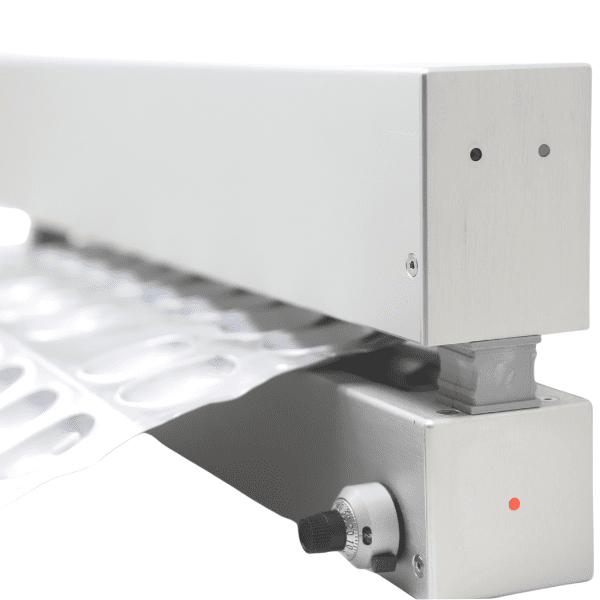

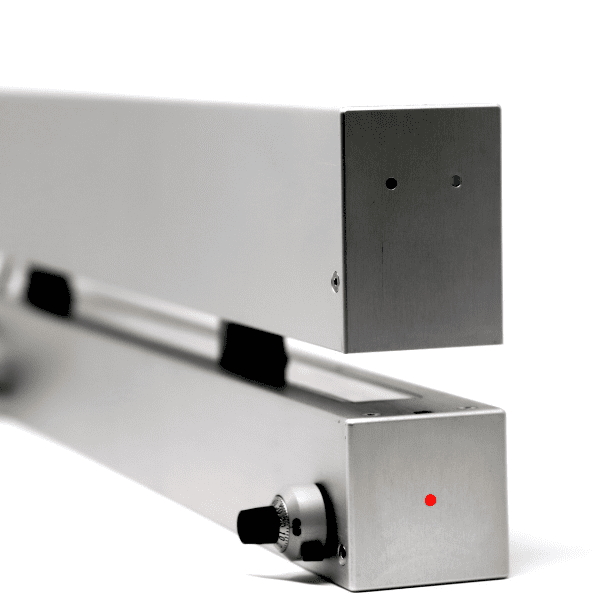

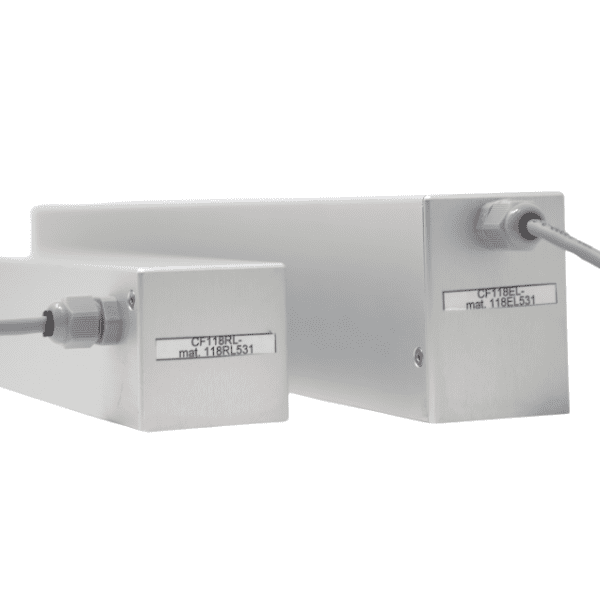

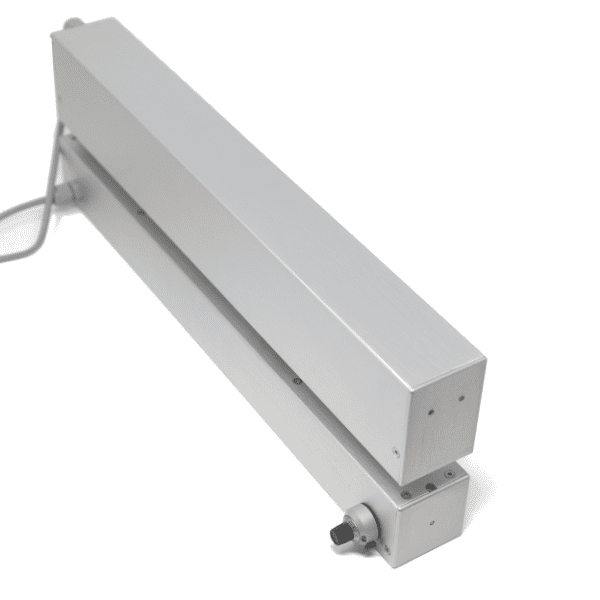

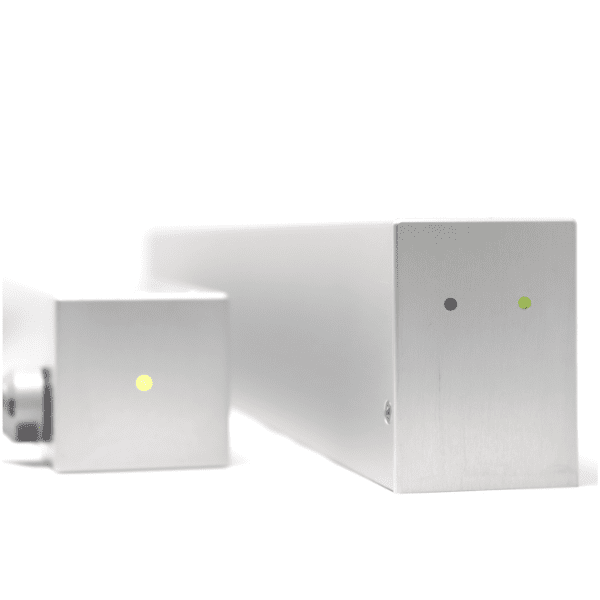

Enheden består af to fuldstændigt adskilte dele:

Illuminator

  • Normalt monteret over filmens glidebane.
  • Producerer en højintensitets infrarød lysstråle, fokuseret på filmen af en cylindrisk linse.
  • Sidestøtteblokke sikrer optimal placering.
  • Fungerer uafhængigt og har et udgangssignal (relæ) til overvågning af lyskredsløbets funktion.

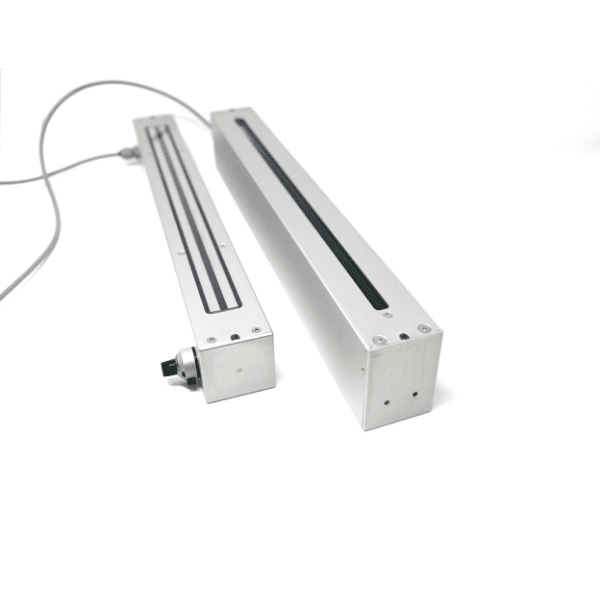

Modtager

  • Normalt monteret under filmens glidebane.
  • Indeholder en række fotosensorer justeret langs læseaksen svarende til filmens bredde.
  • Når lys fra illuminatoren (monteret over filmen) passerer gennem en defekt, genererer det elektroniske kredsløb et fejlsignal, som angiver tilstedeværelsen af et hul eller en revne.
  • Skal være perfekt justeret med illuminatoren og fuldstændig afskærmet for eksternt lys.
  • Ved prægede film skal formatets producent levere en støtteguide, der følger filmens underside tæt.
