Domino R550 visionssystem
Domino R550-visionssystemet muliggør forenklet automatisk inspektion af kodning og mærkning
Domino R550-visionssystemet muliggør forenklet automatisk inspektion af kodning og mærkning.
Det verificerer tilstedeværelse, placering og kvalitet af koder på din produktemballage. Nem at integrere og betjene, det er designet til højhastigheds produktionslinjer (op til 60.000 styk i timen) og fuldautomatiske miljøer i fødevare-, drikkevare- og kosmetiksektorerne.
Domino R550 er en nøglefærdig løsning, der minimerer spild og reducerer risikoen for batch-tilbagekaldelser.
Med Domino R550 kan du:
- Verificere tilstedeværelse og placering af koden
- Udføre tegnoptælling
- Udføre MRC (kontrol af læsbarhed af koder)
- Kontrollere nøjagtighed af OCR/OCV-indhold
Hvorfor vælge Domino R550 visionssystem?
Integration med høj hastighed: Designet til hurtig integration i højhastighedsproduktionslinjer (op til 60.000 enheder i timen).
Fremtidssikret hardware: Bygget til problemfri integration og fremtidige softwareopdateringer fra udviklere.
Maksimal præcision & kompatibilitet: Leverer optimal nøjagtighed med alle Domino-printere og er fuldt kompatibel med tredjepartsprodukter.
Tekniske oplysninger & varianter
| R550 Series | |
|---|---|
| Code Inspection Tools | • Code Presence Verification • Code Position Verification • Character Count • MRC Control (Code Readability Verification) |
| Speed | Application-dependent |
| Input | 1 x Camera trigger, 2 x Programmable |
| Output | 4 x Programmable Outputs |
| Ports | Ethernet, Ethernet GigE, VGA, USB x 2 |
| Electrical Requirements | 110-240V AC, 50-60 Hz – Output: 24V DC |
| Dimensions | 120 mm x 124 mm x 47 mm |
| User Interface | VGA + USB |
| Optional Features | • Integrated Printer & Vision System Interface via a single Control Panel • High-Speed Reject Tracking System: LInK |

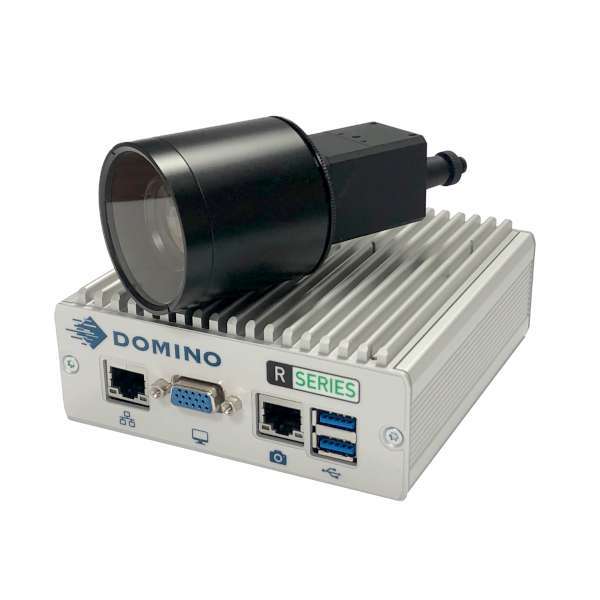

| Kamera GE-1920IP | |
|---|---|
| Opløsning | 1920 x 1080 |
| Maks. billedhastighed | 52 FPS |
| Synsfelt | 106 mm x 66 mm @ 150 mm |
| Arbejdsafstand | 150 mm |
| Belysning | Ikke integreret / Kræver ekstern lyskilde |
| Minimum 1D-stregkodestørrelse | Nominel 0,16 mm (mindste stregbredde) |
| Minimum 2D-stregkodestørrelse | 0,30 mm/celle (mindste modulstørrelse) |
| Minimum OCR-tegnhøjde | 1,38 mm |
| Dimensioner | 29 mm x 29 mm x 45 mm (ekskl. linser) |
| Beskyttelsesklasse | IP67 |
| R550 Series | |
|---|---|
| Code Inspection Tools | • Code Presence Verification • Code Position Verification • Character Count • MRC Control (Code Readability Verification) |
| Speed | Application-dependent |
| Input | 1 x Camera trigger, 2 x Programmable |
| Output | 4 x Programmable Outputs |
| Ports | Ethernet, Ethernet GigE, VGA, USB x 2 |
| Electrical Requirements | 110-240V AC, 50-60 Hz – Output: 24V DC |
| Dimensions | 120 mm x 124 mm x 47 mm |
| User Interface | VGA + USB |
| Optional Features | • Integrated Printer & Vision System Interface via a single Control Panel • High-Speed Reject Tracking System: LInK |
| Kamera GE-2448IP | |
|---|---|
| Opløsning | 2448 x 2048 |
| Maks. billedhastighed | 24 FPS |
| Synsfelt | 106 mm x 66 mm @ 150 mm |
| Arbejdsafstand | 150 mm |
| Belysning | Ikke integreret / Kræver ekstern lyskilde |
| Minimum 1D-stregkodestørrelse | Nominel 0,16 mm (mindste stregbredde) |
| Minimum 2D-stregkodestørrelse | 0,30 mm/celle (mindste modulstørrelse) |
| Minimum OCR-tegnhøjde | 1,38 mm |
| Dimensioner | 29 mm x 29 mm x 45 mm (ekskl. linser) |
| Beskyttelsesklasse | IP67 |
| R550 Series | |
|---|---|
| Code Inspection Tools | • Code Presence Verification • Code Position Verification • Character Count • MRC Control (Code Readability Verification) |
| Speed | Application-dependent |
| Input | 1 x Camera trigger, 2 x Programmable |
| Output | 4 x Programmable Outputs |
| Ports | Ethernet, Ethernet GigE, VGA, USB x 2 |
| Electrical Requirements | 110-240V AC, 50-60 Hz – Output: 24V DC |
| Dimensions | 120 mm x 124 mm x 47 mm |
| User Interface | VGA + USB |
| Optional Features | • Integrated Printer & Vision System Interface via a single Control Panel • High-Speed Reject Tracking System: LInK |

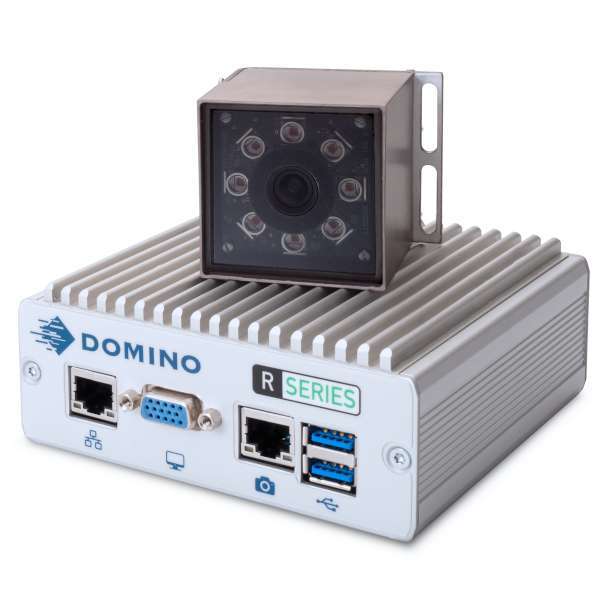

| GR2X-PS-630P | |
|---|---|
| Opløsning | 1280 x 1024 |
| Maks. billedhastighed | 50 FPS |
| Synsfelt | 70 mm x 55 mm |
| Arbejdsafstand | 50 mm |
| Belysning | Integreret, valgfrie muligheder: • Rød LED 630 nm (polariseret) • Hvid LED (polariseret) |
| Minimum 1D-stregkodestørrelse | 0,16 mm (mindste stregbredde) |
| Minimum 2D-stregkodestørrelse | 0,30 mm/celle (mindste modulstørrelse) |
| Minimum OCR-tegnhøjde | 1,38 mm |
| Dimensioner | 50 mm x 50 mm x 47 mm |
| Beskyttelsesklasse | IP65 (Certificering under godkendelse) |
| R550 Series | |
|---|---|
| Code Inspection Tools | • Code Presence Verification • Code Position Verification • Character Count • MRC Control (Code Readability Verification) |
| Speed | Application-dependent |
| Input | 1 x Camera trigger, 2 x Programmable |
| Output | 4 x Programmable Outputs |
| Ports | Ethernet, Ethernet GigE, VGA, USB x 2 |
| Electrical Requirements | 110-240V AC, 50-60 Hz – Output: 24V DC |
| Dimensions | 120 mm x 124 mm x 47 mm |
| User Interface | VGA + USB |
| Optional Features | • Integrated Printer & Vision System Interface via a single Control Panel • High-Speed Reject Tracking System: LInK |
Video
| GR6-PS-630P | |
|---|---|
| Opløsning | 1280 x 1024 |
| Maks. billedhastighed | 50 FPS |
| Synsfelt | 112 mm x 88 mm |
| Arbejdsafstand | 76 mm |
| Belysning | Integreret: 630 nm polariseret LED |
| Minimum 1D-stregkodestørrelse |
